こんなのを作ります
準備品
台紙＝もりの学校からダウンロードし厚めの紙に印刷（0.3mmの紙など）
発光ダイオード（赤、青、黄色など三色）
電導アルミテープ
みの虫クリップのついたコード（4本）
マイクロビット

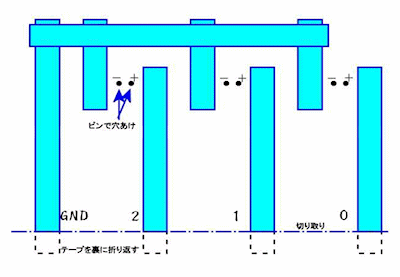

台紙←PDF
用具
はさみ
ピン（穴開け用）
その１

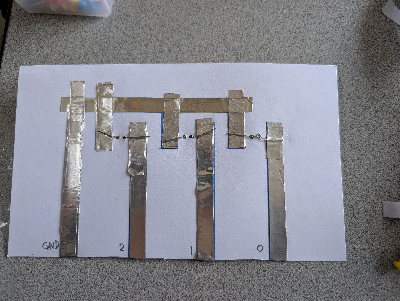

台紙の青いところに伝導テープをはります
（ピンを挟むところは裏側までテープを折り返すと確実に電気が通ります）
（重なった部分をしっかり重ねること）
（離れている部分はしっかりはなすこと）

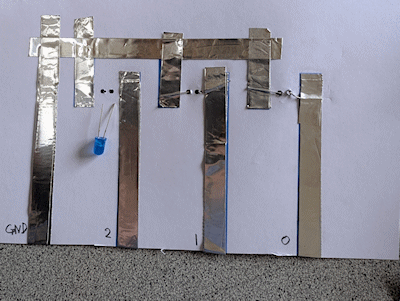

その２
点に穴を開け
裏側（テープのはってない方）から
長い伝導テープ側（＋）には発光ダイオードの長い足（＋）
短い伝導テープ側（－）には発光ダイオードの短い足（－）を表側に通して
表側で折り返し
その上に、長めの伝導テープをはってしっかり押さえます
ピンで穴を開け
赤色ダイオードを穴に通し
長めのテープで押さえる

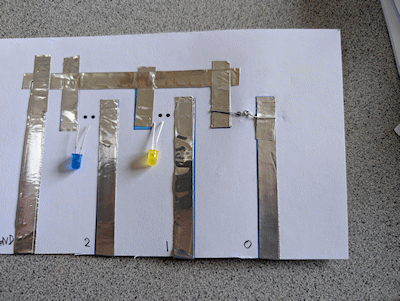

次に黄色

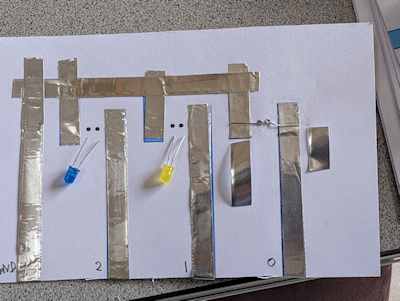

こんなふう
次に青色のダイオードを＋ー間違えずに入れて
テープで押さえ

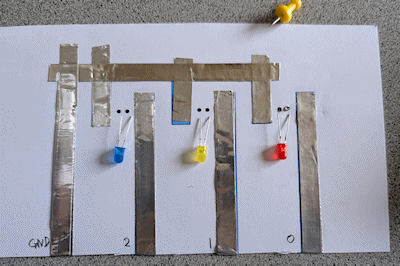

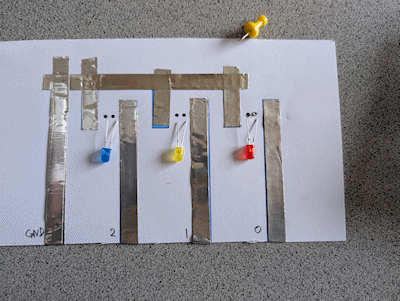

できた

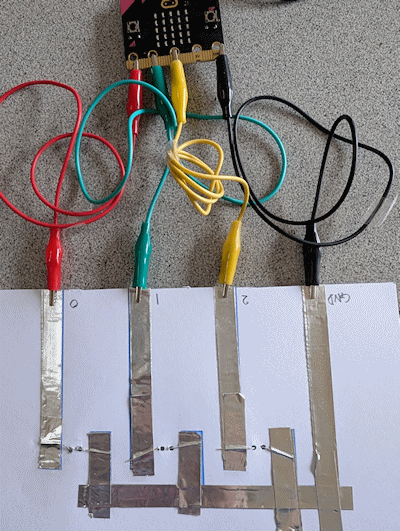

３、クリップのついたコードをマイクロビットとつなげます
右側から 最初の線は0番につなぎ
２番目の線は１番につなぎ
３番目の線は２番につなぎ
最後の線は GND につなぎます
４、最初のプログラムで1つ光らせる
まず、一番左の０番のダイオードをつけてみます
上のようなプログラムを作り、
ダウンロードし
ハートマークが出ればダウンロード成功
最初の再オードが1つ光らなければ、配線ミスか、＋ーが逆か調べます

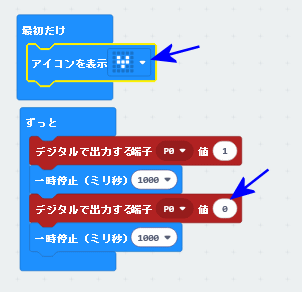

５、プログラムを変えて、点滅するようにします。
プログラムは上のようになります
小さいハートが出ればダウンロード成功
点滅すれば成功です

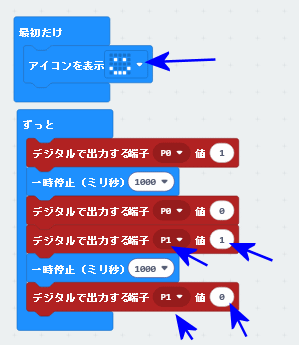

６、２つのダイオードを点滅させます
プログラムは上
にこちゃんマークが出ればダウンロード成功

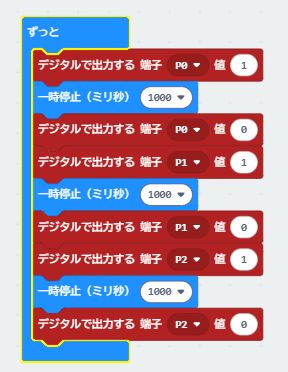

７，３つのダイオードを点滅させます
最後にオルゴールで音を鳴らしましょう
話すこともできる？？？
